Котушка мультиплікаторна зимова Salmo TIGHTLINE ICE REEL (M1030)
Мультиплікаторна котушка для оснащення зимових вудок для стрімкого лову. Котушка з великим діаметром шпулі дозволяє виводити рибу з глибини, використовуючи тільки котушку, як при лові на спінінг - тягнути рибу руками за волосінь не обов`язково. Шпуля відкрита, дозволяє візуально контролювати намотування волосіні на шпулю. Котушка не забезпечена лісоукладач. Шпуля та корпус котушки виготовлені з морозостійкого пластику; подвійна рукоятка, рукоятка фрикційного гальма та кріпильні лапки – з алюмінієвого сплаву.
Відмінні особливості котушки Salmo TIGHTLINE ICE REEL:
- Збільшений діаметр шпулі
- Передавальний механізм із латуні
- Регульоване фрикційне гальмо
- Регулювання гальма вільного ходу обертання шпулі
- Кнопка вимкнення передачі
- «Тріщатка» механічна включається
- Легке зняття/установки шпулі
- Подвійна збалансована рукоятка
- Ручки ергономічні з гуми
- Матерчатий чохол

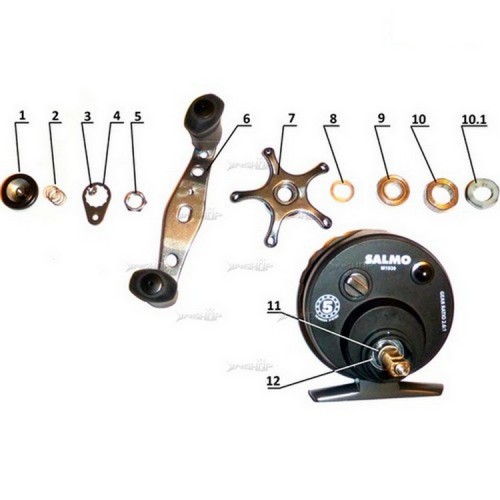

ВАЖЛИВО! Обертання рукоятки може бути як під ліву руку, так і під праву. Якщо обертання рукоятки необхідно змінити, це робиться відповідно до цієї інструкції:
1. Розбирання котушки проводити з боку, де встановлена подвійна рукоятка.
2. Відкрутити ковпачок кнопки вимкнення передачі (поз. 1) та вийняти пружину (поз. 2).
3. Викрутити гвинт (поз. 3) з подвійної рукоятки (поз. 6) та зняти корончасту шайбу (поз. 4).
4. За допомогою ключа «на 10» відгвинтити гайку (поз. 5) кріплення подвійної рукоятки.
5 . Зняти подвійну ручку (поз. 6) з осі приводу механізму котушки.
6. Скрутити з осі зірочку фрикційного гальма (поз. 7).
7. Зняти з осі пружинну шайбу (поз. 8). Під нею знаходиться кульковий підшипник (поз. 9).
8. Повернути котушку шпулею вгору, злегка постукати віссю об дерев`яну поверхню, щоб не зіпсувати різьблення кнопки відключення передачі. З корпусу котушки витягнути кульковий підшипник (поз. 9), насаджений на вісь (поз.11)
Під кульковим підшипником розташований роликовий підшипник. Один торець у підшипника металевий (поз. 10), протилежний пластиковий (поз. 10.1).
9. Виймаємо роликовий підшипник, що виконує роль обгінної муфти. Щоб витягнути роликовий підшипник із котушки, необхідно злегка постукати віссю об дерев`яну поверхню, як у пункті 8. Стягуємо підшипник із втулки (поз. 11). У корпусі котушки буде видно другий кульковий підшипник (поз. 12). Його залишаємо на місці.
10. Розвертаємо роликовий підшипник згідно з умовою №2.
Умова №1 – котушка знизу вудилища, хват вудилища лівою рукою, обертання рукояті котушки правою рукою – роликовий підшипник встановлюється металевою (поз. 10) обоймою до верху (заводське складання).
Умова №2 - котушка знизу вудилища, хват вудилища правою рукою, обертання котушки лівою рукою - підшипник встановлюється пластиковою (поз.10.1) обоймою до верху (стороною, відмінною від заводського складання)
11. Вставляємо кульковий підшипник (поз. 9) і збираємо котушку у порядку розбирання. Звертаємо увагу на акуратне загвинчування гайок на різьблення – силу додавати не можна. Закінчуємо складання та перевіряємо працездатність котушки.
